Пирбург 2E3. Нужен или нет, TTV-клапан?

Итак, по покупке машины, меня озадачила чёрная таблетка(с двумя входящими электр.проводами и одним выходящим резиновым шлангом), стоящая слева на карбюраторе. Это так называемый термоклапан с временной задержкой, используемый для того, чтобы при прогреме воздушная заслонка, ограничивающая воздушный поток, приоткрывалась, когда холодный двигатель только-только завёлся.



Пояснение к описанию термоклапана с временной задержкой

Почитав про неё http://ford-euro.chat.ru/engine/index.htm , я мне показалось, что смысла данной таблетки (в "фордовском" исполнении) нет абсолютно... Бахрам из конфы Опелей пытается меня переубедить в этом... Сначала "официальное описание", потом - моя точка зрения.

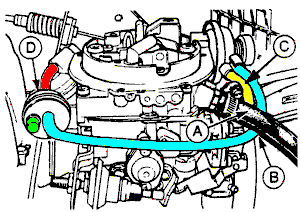

Начнём-с... На вышеприведённом рисунке видно

- сам клапан TTV (D),
-
заглушка на клапане TTV (обозначена зелёным цветом)
- эл. провода к клапану TTV, идущие к катушке зажигания (на схеме обозначены красным цветом)
- вакуумный шланг (В) от TTV до устройства открывания воздушной заслонки (на схеме обозначен голубым цветом)
- вакуумный шланг (С) от устройства открывания воздушной заслонки до нижней части карбюратора (на схеме обозначен жёлтым цветом)
- бензиновый шланг (А)

Принцип работы - Клапан TTV частично открывается в атмосферу при запуске холодного двигателя. Когда двигатель заводится, что вакуум, приложенный к диафрагменному устройству открывания невелик, и тоьлко немного приоткрывает воздушную заслонку на нек. величину. Через 3-5 сек. электрически нагреваемый клапан TTV перекрывает связь с атмосферой, и весь вакуум коллектора по трубке (С) оказывается приложенным к диафрагме устройства открывания воздушной заслонки. Устройство открывания при этом срабатывает до конца и открывает заслонку на бОльшую величину. Наличие двух ступеней открывания воздушной заслонки обеспечивает максимальное обогащение смеси в течение нескольких секунд после холодного пуска, и затем быстрое открывание возджушной заслонки для предотвращения возможности переобогащения смеси. На некоторых моделях используется термоклапан, нагреваемый при помощи охлаждающей жидкости от двигателя  для обеспечения работы с двумя ступенями...

Изложив принцип работы, вернусь к вопросу - "А есть ли смысл в данном устройстве"?
у меня система подключена именно так, как указана на рис., то есть нет термоклапана с управлением ОЖ, описанного в последнем предложении...
Зимой, при осмотре катушки и прочего, я выявил, что оба контакта от клапана TTV к катушке (один на массу, другой на низковольтовую клемму) достаточно изношены и очень сомнительно выполняют свои функции... тогда я просто деинсталировал электричество с клапана(оставив при этом все шланги)... Машина заводилась зимой также, как и без оного устройства. Посему для себя я сделал вывод - это Не критичный узел =) и всю зиму ездил так... Более того, я даже подумывал о полном снятии TTV с машины. Весной ситуация изменилась то ли я покопался в карбе и что-то сбил, то ли ещё что, но машина нахолодную заводилась хорошо, а потом обороты понемногу падали и падали (как это бывает в сырую погоду на ВАЗ-классике с карбюратором ДААЗ-2105), и только прогрев при нажатой педали газа спасал положение. :-)... Эта проблема возникала при повышеной влажности... Не так давно, я опять подключил TTV к катушке... работать стало лучше.. и тут я понял  вот что - если бы я сразу заглушил единственный шланг (В) или на устройстве открывания воздушной заслонки вместо этого шланга установил заглушку, то эффект был бы примерно тем, же... я просто ушёл от 3-5 сек. задержки в приоткрывании воздушной заслонки. =) Отсюда вывод... делайте сами. - данная часть карбюратора НЕ ЯВЛЯЕТСЯ жизненно необходимой!

27-06-2001

Используемая литература :Серия: топливные системы иностранных автомобилей. Карбюраторы Solex, Pierburg. Практическое руководство. Издательство "ПОНЧиК", 346780, г.Батайск, ул. Пугачёва 39.
