Данная тема - вообще больная для меня, так как с момента приобретения Сиерры, я понял, что ХХ у меня выставлены "по-особенному", не как в надо, а как получилось... Давайте же рассмотрим и этот момент. :-)
Сначала теория...
Ниже приведены 3 стадии работы системы холостого хода (А,
В и С). Обозначения:
1 - винт ХХ,
2 -
отверстие переходной системы.

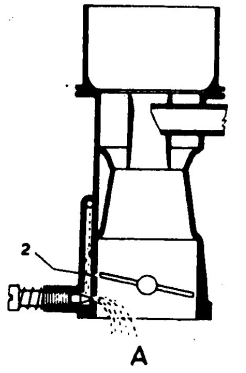

на холостых оборотах двигатель работает по схеме А, то есть на количество поступаемого в первую камеру топлива, и соответственно количество оборотов, влияет ТОЛЬКО винт ХХ. Отверстие переходной системы, расположенное над дроссельной заслонкой первой камеры, закрыто, поэтому вакуум "выдавливает" из отверстия,регулируемого винтом 1 воздушно-топливную смесь...

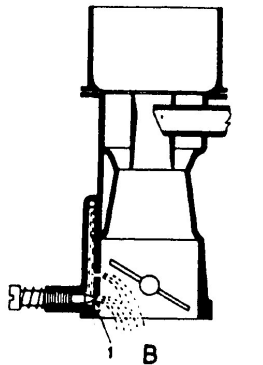

При незначительном нажатии на педаль акселлератора, заслонка приоткрывается и тем самым воздушный поток извлекает топливную смесь и из отверстия 2 то есть происходит дополнительная подача топливно-воздушной смеси в впускной коллектор. Это отображено на схеме В.

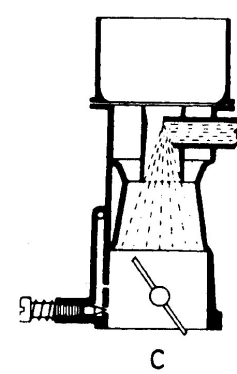

Когда дроссельная заслонка открывается дальше, то вакуум в отверстиях ХХ и переходной системы уменьшается, и дальнейшее обеспечение топливом производит главная дозирующая система. Это можно увидеть на схеме C.
Теперь о моих проблемах ХХ.. Итак, я не мог пожаловаться на ХХ моей сиерры -
он был стабилен и близок к номиналу. Одно но - при прогреве я ясно наблюдал
слишком "богатую" смесь из глушителя :-). Стал разбираться - выяснил, что
манипуляции винтом ХХ ни как не влияют на работу ХХ двигателя - это просто
обескуражило. Двигатель реагировал только при полном изъятии данного винта из
карбюратора - просто глох, что и понятно, если посмотреть на схемы А или
В - вакуумный поток просто менял своё направление и двигатель глох,
оставшись без топливной смеси.
Регулировать ХХ я мог ТОЛЬКО изменением
наклона дроссельной заслонки винтом ускоренного ХХ (он как раз и влияет на угол
открытия на ХХ).
К тому же у меня возникло достаточно серъёное предположение, что винт ХХ -
"неродной", то есть установлен с другого карбюратора, вследствие чего, его "не
хватает" для того, чтобы его острый кончик доставал до отверстия ХХ и тем самым
регулировал его =). К тому же по откликам в конференции этот винт должен
иметь головку под шестигранник, а у меня - под обычную плоскую отвёртку.
Недавно я демонтировал карбюратор и перевернув его, для того, чтобы видеть отверстия действительно, убедился в том, что кончика винта ХХ не видно в отверстии. Отсюда мнение о том, что карбюратор на ХХ работал по схеме В, подтвердилось.
Стоявший у меня винт имел, как и положено резиновое колечко, для того, чтобы
исключить подсос воздуха.. Я снял это колечко, после чего винт у меня закрутился
почти до конца и его острый конец появился в отверстии ХХ... Так я и поставил
карбюратор на место... Завёл, Винт ХХ теперь действительно регулирует ХХ...
=)Хорошо, но
- подсос воздуха со стороны винта ХХ (решил проблему, смастерив
подходящую по диаметру заглушку из изоленты)
- после пробной поездки по двору
ХХ начисто пропал, то есть стоило отпустить педаль акселлератора, машина бодро
глохла... (тут я думаю проблема в том, что сам винт ХХ не стопорится по резьбе а
бодро "вкручивается внутрь). Эту проблему пока ещё не знаю, как решить... буду
думать...
- дальнейшие попытки поигать с винтом ХХ ничего кардинально нового
не дали... (времени было мало, и мне пришлось временно вернуть всё "как было до
этого") Поездив неделю так, обороты на ХХ упали до 500 об/мин... буду
разбираться дальше... О результатах естественно напишу тут...
27-06-2001
Используемая литература :Серия: топливные системы иностранных
автомобилей. Карбюраторы Solex, Pierburg. Практическое руководство. Издательство
"ПОНЧиК", 346780, г.Батайск, ул. Пугачёва 39.
